Vandens buteliuose ir pramoninių skysčių pakavimo sektoriuje 5 galonų (apie 18,9 l) PC arba PET vandens buteliai yra tikri logistikos arkliai. Iš pažiūros paprastas butelis turi atlaikyti greitas pildymo linijas, grubų elgesį ir pakartotinį plovimą bei perdirbimą. Dėl žaliavų kainų svyravimų ir griežtėjančių aplinkosaugos taisyklių „lengvumas neprarandant jėgos“ tapo visuotiniu butelių gamintojų tikslu. Kaip tuomet puiki 5 galonų vandens butelio įpurškimo forma gali sumažinti butelio svorį nuo 720 g iki 650 g ar mažiau, tuo pačiu užtikrinant didelį skaidrumą, nulinį įtrūkimą ir daugiau nei 5 000 kritimo bandymų ciklų? KSHOW, įsišaknijęs Taizhou – Kinijos pelėsių sostinėje – ir turintis daugiau nei 15 metų didelę precizinio liejimo formų gamybos patirtį, šiame straipsnyje išskaido pagrindinius techninius elementus.
5 galonų butelis paprastai yra daugiau nei 400 mm aukščio, o sienelės storis tik 1,2–1,6 mm, todėl tai yra klasikinė didelė, gilios ertmės plonasienė dalis. Lydas turi nukeliauti itin ilgą srauto kelią nuo vartų iki butelio pagrindo. Dėl prastos formos konstrukcijos lengvai susidaro trumpi kadrai iš atvėsusių srauto frontų, silpnų suvirinimo linijų arba miglotų pagrindų. KSHOW sprendimas remiasi Moldflow varomu kelių pakopų įpurškimo profiliavimu – tiksliai segmentuojant įpurškimo greitį, lydalo priekis juda stabiliu greičiu, išvengiant dvejonių ar purškimo. Tuo pačiu metu mes naudojame didelio skersmens karšto bėgio vožtuvo-vartelių sistemą, kad užtikrintume, kad sandarinimo slėgis būtų veiksmingai perduodamas į pagrindą, išlaikant susitraukimą neviršijant 0,3%, o pagrindo sienelės storio vienodumą ± 0,05 mm.
Butelio rankena nėra atskiras mazgas, o laikančioji konstrukcija, suformuota kartu su korpusu. Rankenos zona pasižymi staigiais sienelės storio pokyčiais, todėl joje gali atsirasti įdubimų ir susikaupti įtempiai. KSHOW taiko laipsnišką sienelės storio optimizavimą pereinamojoje zonoje ir diegia nepriklausomas aušinimo grandines intensyvesniam šilumos ištraukimui. Norint išardyti, hidrauliniu cilindru varomas šoninis slydimo šerdies traukimo mechanizmas veikia su azoto pagalba, kad butelis išsiskirtų sklandžiai be balinimo ar deformacijos. PET buteliams KSHOW taip pat siūlo integruotus įpurškimo, tempimo ir pūtimo formų sprendimus, kurie dar labiau padidina tvirtumą ir numetimo efektyvumą.

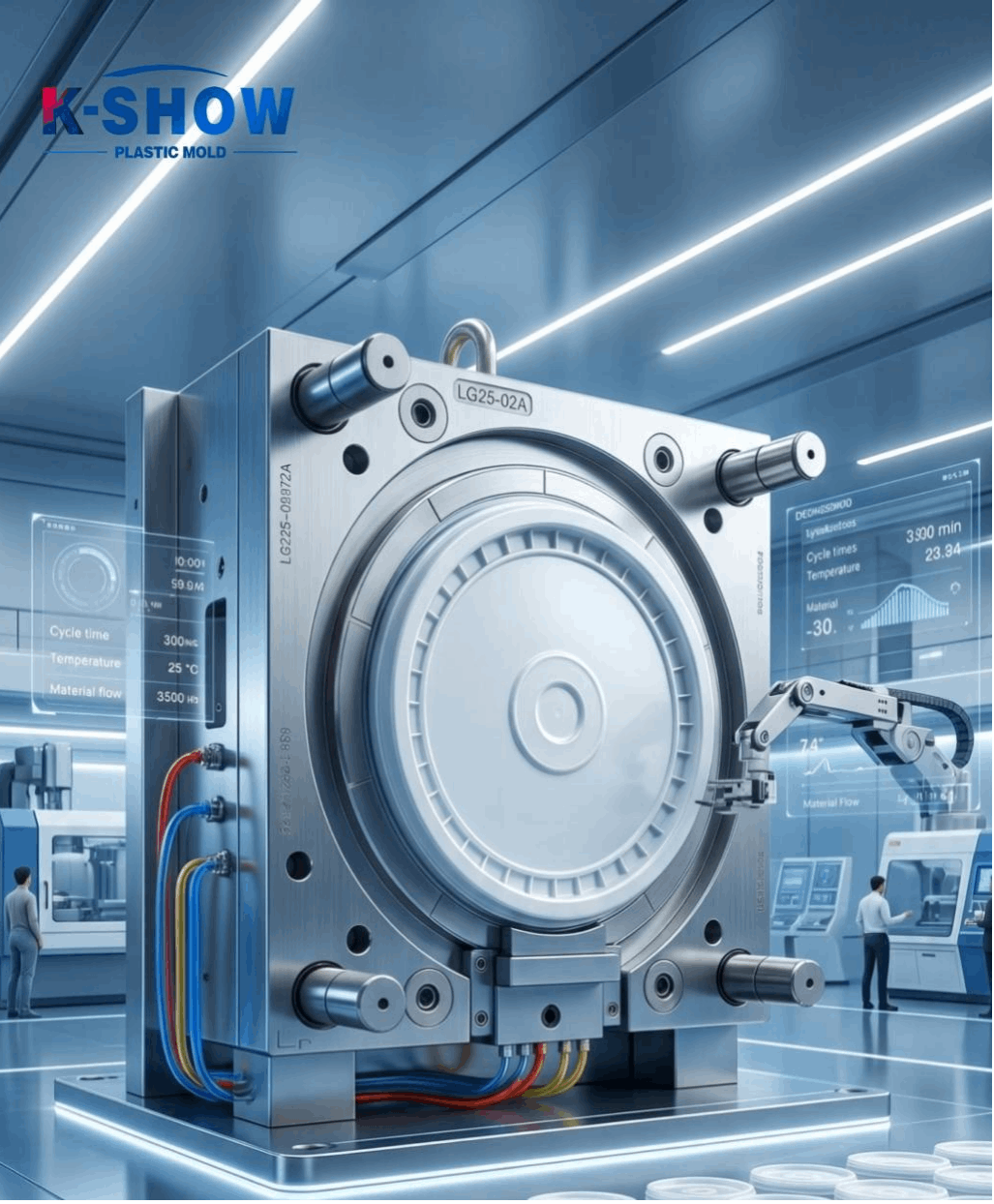

2025 m. antrąjį pusmetį Pietų Amerikos vandens buteliuose įmonė, valdanti daugiau nei dešimt pildymo linijų („Klientas L“), pradėjo butelių savarankiškos gamybos projektą. Skausmo taškas buvo klasikinis: įsigytų butelių sienelių storis įvairiose partijose labai skyrėsi, todėl užpildas dažnai strigdavo, o gabenimo lūžimo dažnis siekė 3,2 %. Gavęs užklausą, KSHOW sukūrė vienos formos dviejų ertmių 5 galonų PC vandens butelio įpurškimo formą, skirtą 680 g buteliuko svoriui ir 48 sekundžių ciklo trukmei. Ertmėms naudojome ASSAB S136 ESR veidrodinio tipo plieną su kūginiais blokatoriais ir tiksliais kreiptuvais, kad būtų užtikrintas tvirtinimo tikslumas. Pirmojo bandymo metu svorio tolerancija buvo ± 2 g, o kritimo bandymo rodiklis – 99,6%. Visas projektas nuo sutarties iki formų išsiuntimo truko tik 42 dienas. Nuo tada klientas L sumažino gedimų skaičių iki mažiau nei 0,5 %, kasmet sutaupydamas daugiau nei 350 000 USD pirkimo išlaidų.
Daugelis pirkėjų sutelkia dėmesį tik į pelėsių kainą, neatsižvelgdami į tris detales, kurios turi didelę įtaką ilgalaikėms nuosavybės išlaidoms:
1. Aušinimo kanalo antikorozinis apdorojimas. Vandens butelių formos ilgą laiką cirkuliuoja didelius aušinimo vandens kiekius. Be antikorozinio apdorojimo rūdys per metus sumažins aušinimo efektyvumą daugiau nei 20%. KSHOW visuose aušinimo kanaluose taiko nerūdijančio plieno įdėklus arba beelektrinį nikeliavimą, todėl per dešimtmetį aušinimo efektyvumas nesumažės.
2. Perteklinės vėdinimo sistemos projektavimas. Didelių butelių formavimas generuoja milžiniškus dujų kiekius. Atskyrimo linijoje ir šerdies įdėkluose apdirbame kelių pakopų ventiliacijos griovelius, papildytus vakuuminiu ventiliavimu, kad visiškai pašalintume dujų gaudykles ir degimo žymes.
3. Standartizuotos ir greitai keičiamos susidėvinčios dalys. Vožtuvų kaiščiai, sandarikliai ir kiti susidėvintys elementai atitinka tarptautinius standartinius reikalavimus, todėl klientai gali įsigyti pakeitimų vietoje, nelaukdami OEM dalių.
Pasaulinis pristatymas ir vietinis palaikymas

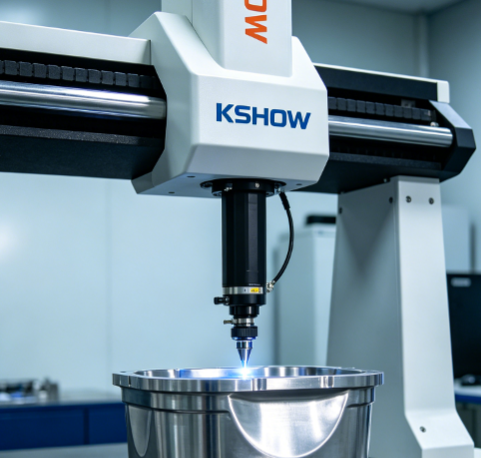

KSHOW Taizhou Huangyan gamykloje yra 1600 tonų prispaudimo presas, kelios didelės portalinės CNC staklės ir Zeiss CONTURA CMM. Maksimalūs formų apdirbimo matmenys siekia 2500 mm × 2000 mm, o vienos formos masė viršija 20 tonų. Neseniai mūsų serviso inžinieriai baigė nuotoliniu vaizdo įrašu valdomo Centrinės Azijos kliento vandens butelio formos paleidimą, o per 6 valandas nuo neišardymo iki tinkamo produkto tapo.
